护栏清洗车有哪些配件组成?

作者:泡沫消防车-水罐消防车-消防车价格-高空作业车-消防洒水车-湖北江南专用特种汽车公司 浏览次数:2768 发布时间:2022-02-22 10:38:52
分享:

洒水车、扫地车、垃圾清扫车、压缩垃圾车等都属于环卫专用车辆,而护栏清洗车是属于比较少见的环卫专用车辆,它主要用在高速公路的护栏清洗、城市中隔离护栏清洗工作,能够简单快速的清洗护栏。

护栏清洗车一般包括汽车底盘、副发动机(或底盘取力器)、箱体、蓄水箱、护栏清洗装置、液压控制机构、动力传递装置、液压油箱、高压柱塞油泵、连接固定支架、高压水泵等部件。可根据用户需要加装高压水枪,用于冲刷城市小广告、公路护栏、高速护栏、刷洗城市雕塑等。

不论是城市道路护栏清洗车、高速公路护栏清洗车,还是隧道清洗车,均属于道路设施清洗设备,其工作原理、整体组成结构大体上是基本一样的,不同的主要是清洗装置的具体结构样式。清洗工作原理是:在车辆行驶作业中,先向作业面上以高压喷洒混入洗涤剂的水冲洗作业面,再用清洗刷进行刷洗,刷洗后再用高压清水冲洗,从而达到良好的清洗效果。

下面介绍一下几个主要部件:

1.底盘

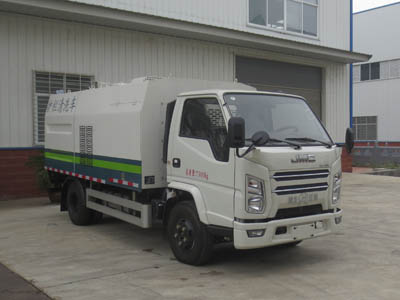

底盘:采用江铃汽车股份有限公司生产的载货汽车二类底盘,功率大,动力强劲,可靠性和安全性高,同时承载能力大,是目前国产优越且可靠的载货汽车底盘。


2.水箱总成

上装制作为方形罐体:采用瓦棱结构设计,强度高且外观新颖,内腔作防锈防腐处理,水罐底部有底架焊接承载,水罐中间用防波板隔开并配有高低水位标记管,造型美观且坚固耐用。

3.护栏清洗机构

护栏清洗机构:具有防撞功能,由回转减速机、扫刷马达、伸缩臂、四个滚刷组和内外滚刷支架等组成。清洗装置由副车架上的旋转支架、竖直伸缩臂、垂直伸缩臂、调节臂组成,采用液压油缸实现清洗装置的水平伸出与缩回、垂直升降,采用马达驱动回转支座实现清洗装置的左右角度摆动。可根据护栏高度,使清洗装置在高度方向自由调节;可根据护栏的厚度、干净程度调整内外滚刷的间距。每个滚刷由独立的马达驱动旋转,相邻滚刷的旋转方向相反,能实现护栏的全方位刷洗。

清洗装置:主要包括毛刷内外滚刷支架、滚刷底架、滚刷总成、液压马达和高压喷水管等装置,滚刷装置工作时,高压水经过喷水管管路、喷嘴形成射流水束,喷射向护栏和滚刷,起到湿润护栏、预湿刷毛的作用;液压马达通过马达安装座总成带动滚刷刷洗护栏,利用刷毛冲击力完全刷洗掉护栏上的污渍混合物,并将混合物抛向前方,完成护栏清洗作业过程。

4.高压水路系统

高压水路系统:由高压水泵、过滤器、三通球阀、旋转接头、喷嘴和管路等组成,其主要作用是冲洗护栏、清洁滚刷。作业时左右前角喷可喷洗路面,可以对行驶路面降尘防二次污染,中角喷可冲洗双黄线。

5.液压系统

液压系统:系统采用底盘侧取力驱动传动轴驱动双联齿轮泵,其中前泵为扫刷马达、翻转马达和高压水泵马达供油,扫刷马达带动滚刷旋转清洗作业,翻转马达通过回转支座带动护栏清洗机构翻转;后泵驱动护栏清洗机构中的垂直升降、限位油缸、扫刷间距调整油缸和翻转油缸等执行机构动作。液压系统内设有溢流阀限制系统工作压力,设有平衡阀,液压锁保证执行机构油缸安全,设有散热器,保证液压系统工作在合理温度范围内。


6.电气系统

电气系统:电气系统包括控制器,GPS信号采集器,电控箱及器件,操作面板,照明系统,监控系统和传感器及线束等。通过驾驶室操作面板,控制各个执行机构顺序动作,来实现护栏洗刷作业,左右角喷清洗、中角喷和手持喷枪清洗作业。

7.热水器系统

热水器系统为选配:热水器系统包括热水器、温度探头开关和流量开关等。

8.底座清洗扫盘

底座清洗扫盘为选配:底座清洗扫盘包括安装盘,扫盘和盖板等。

护栏清洗车还有选装配件,高压冲洗水枪,可以冲洗各种护栏上的脏污及小广告。车辆尾部还可以选择安装高压喷雾抑尘杆,用来降尘,可见其整车的功能强大。
