一、产品介绍

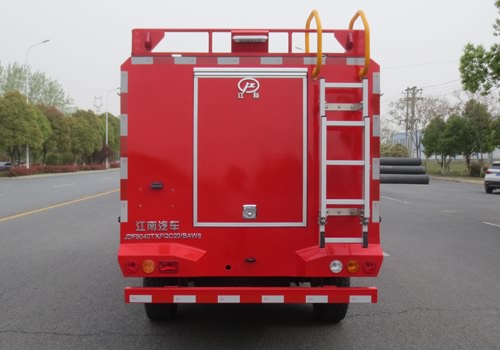

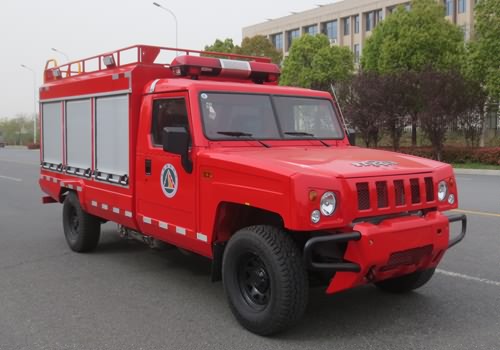

江特牌JDF5040TXFQC20/BAW6型器材消防车，采用北汽BAW2043HHS61D四驱越野底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为单排，可乘坐2人,该车该车采用新技术、新工艺研发的可广泛应用于消防救援、交通路政、工矿企业等单位紧急救援、抢险救灾、交通事故施救、安全生产事故应急处突等。该整车可配备举升照明装备、抢险救援破拆装备、个人防护装备、侦测装备、救生装备、洗消装备、警戒装备、通讯装备等。
二、主要技术参数：
【主要技术参数】 | |||
产品商标 | 江特牌 | 公告批次 | 392 |
产品名称 | JDF5040TXFQC20/BAW6型器材消防车 | 产品号 | BB3392W0302 |
总质量(Kg) | 3800 | 罐体容积(m3) | |
额定载质量(Kg) | 外形尺寸(mm) | 5785×1890×2520 | |
整备质量(Kg) | 3650 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 2 | 载质量利用系数 | |
接近角/离去角(°) | 42/23 | 前悬/后悬(mm) | 775/1315 |
轴数 | 2 | 轴距(mm) | 3695 |
轴荷(Kg) | 1380/2420 | 最高车速(Km/h) | 110 |
其它 | 选装外观结构。整体式侧防护结构,后防护装置材料:Q235,截面尺寸:50×100mm,与车辆连接方式:螺栓连接,后防护离地高度:475mm。ABS生产企业为北京汽车(黄骅)零部件有限公司,型号为BQ-ABS-4A。主要专用装置有各类消防器材。 | ||
【底盘技术参数】 | |||
底盘型号 | BAW2043HHS61D | 底盘名称 | 越野载货汽车底盘（二类） |
商标名称 | 锐胜牌 | 生产企业 | 北京汽车制造厂有限公司 |
外形尺寸(mm) | 5785×1830×1950 | 轮胎数 | 4 |
接近角/离去角(°) | 42/29 | 轮胎规格 | 265/70R16LT 8PR,7.00R16LT 12PR/265/70R16LT 10PR |
钢板弹簧片数 | -/8 | 前轮距(mm) | 1540 |
燃料种类 | 柴油 | 后轮距(mm) | 1540 |
排放标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
YCY24140-60A YCY24165-66 | 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 | 2360 2360 | 103 120 |
三、专用配置说明
器材箱

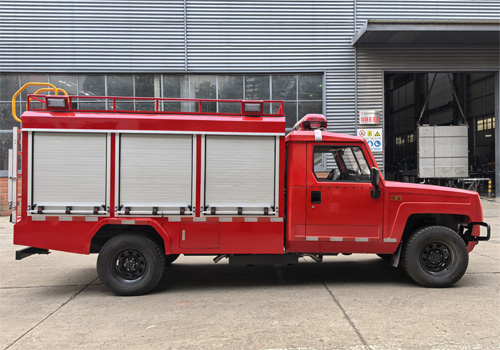

1、 总体布置：整车由驾驶室、乘员室、器材箱组成。器材箱均设带锁卷帘门。器材箱为整体式框架焊接结构，并确保其强度和刚度。
2、 材料：全部采用高强度钢制型材，内饰板采用氧化铝板。
3、 结构：车厢外骨架采用高强度钢制型材焊接框架结构，牢固可靠，确保强度和刚度；器材箱内骨架采用内藏式高强度优质铝合金型材；器材箱内饰板采用阳极化处理的小花纹铝板铺设，底板为大花纹铝板。放置器材隔断空间可调整，最大限度提高空间利用率和可变性。根据具体器材进行配置，运用专用夹具、托架、拖板、铝合金盒及塑料盒对器材进行固定。连接采用高强度专用连接件搭接结构，厢内设照明装置，整个器材箱可存放个人防护装置、照明器材、抢险救援破拆破拆工具、堵漏工具、侦检器材，设精密仪器专用箱等消防装备。
4、 卷帘门：所有器材厢及泵室均采用带锁铝合金帘子门；卷帘门间及各帘板之间有良好的防雨、防尘功能，启闭可靠、外形美观，密封性能良好；卷帘门锁具钥匙全车通用，门把手和锁坚固耐用，不变形，下方留足安全操作空间，防止碰伤手部；卷帘门均经过水淋密封性能试验。
5、 照明：每个器材厢内均有 LED 照明灯，保证夜间照明需要。器材箱内照明灯光随着卷帘门开启/关闭联动控制。
器材布置原则
1、按战斗编成和战斗展开设计器材集成；
2、按人体工程学原理设计各种器材托架；
3、按使用逻辑关系和使用频率放置器材；
4、站在地面或踏板上2个动作内取用任何器材。
电气系统
1、警报器、警灯、照明灯、电路均采用独立式附加电路，控制器件安装在驾驶室内。所有线路均采用套管进行保护，并采用不同颜色区分线路连接形式、作用。
2、驾驶室顶部装配长排豪华爆闪警灯，100W警报器，驾驶室内控制。
3、照明灯：车顶两侧配有4只照明灯；车辆两侧下方设有安全标志灯，车身、尾部按标准粘贴反光标识。
4、 所有器材箱均安装LED照明灯带，方便夜间作战照明。
5、 自动充电充气装置（选配）：采用用YD-SES30A型自动脱离充电充气系统，由自动绕线器提供的220V电源，通过分离式弹性插头给车辆供电供气，当电瓶充满、储气罐压力达到设定值后系统自动停止工作，当需要出动车辆时，驾驶员只需打开启动钥匙，车辆启动时分离式弹性插头自动与车辆充电充气接口分离，当出现异常情况不能自动分离时，会发出声光报警提醒驾驶员查看故障或手动分离，达到快速出动车辆的目的
